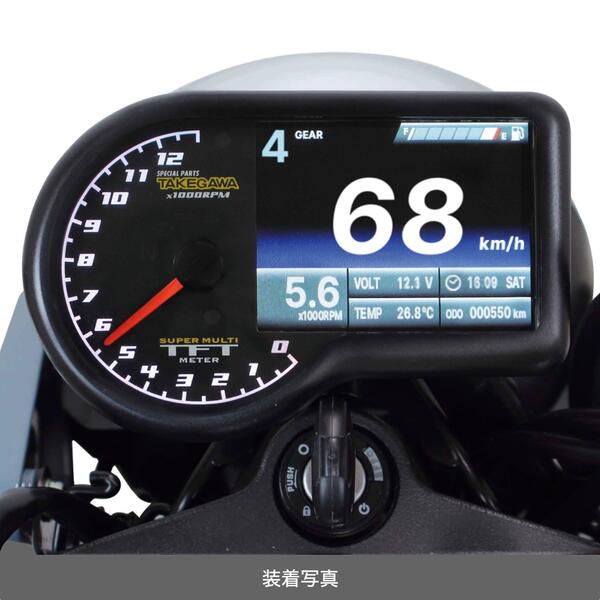

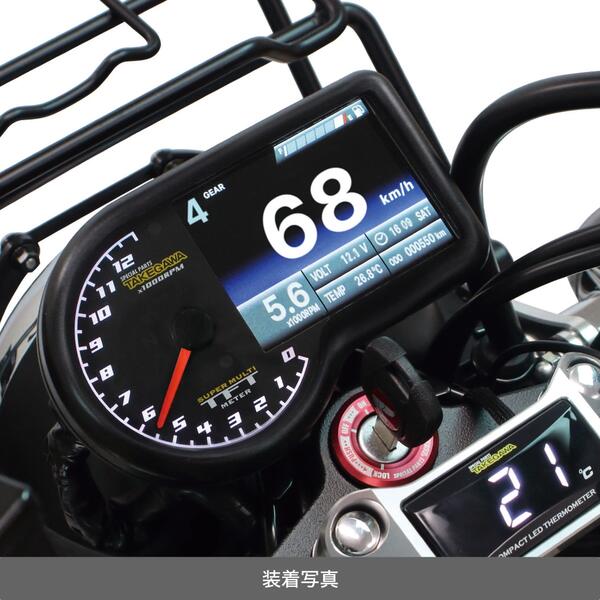

速度、回転数、ギアポジション、温度計、燃料計、時刻、バッテリー電圧表示やタイヤ外径補正、パワーテスト機能等、非常に多くの機能 を搭載したマルチメーターです。 視認性に優れた指針式タコメーターとTFT液晶によるデジタル表示を採用。専用サブハーネス、専用ステーセットが付属。 メーター固定部にはメーターへの振動を和らげるラバーマウントを採用しています。

◆適合車種：HONDA ダックス125
◆適合車体番号：JB04-1000001~

[ 機能一覧 ]
■スピードメーター 0 ~ 360km/h タイヤ外周設定(設定範囲 300 ~ 2500mm 設定単位 1mm) 速度警告灯(設定範囲 30 ~ 360km/h 設定単位 1km/h) 最高速度記録(表示範囲 0 ~ 360km/h 設定単位 1km/h)
■指針式タコメーター 0 ~ 13000rpm 回転数警告灯(設定範囲:1000 ~ 13000rpm 設定単位:100rpm)
デジタルタコメーター 0 ~ 20000rpm 回転数警告灯(設定範囲:1000 ~ 20000rpm 設定単位:100rpm)
点火設定(設定範囲 0.5・1 ~ 24 設定範囲 Hi Act・Lo Act)
■オドメーター 0 ~ 999999km(表示単位:1km 範囲を超えると 0 に戻ります) トータル走行距離・ユーザーオド設定(始点距離任意入力)
■トリップメーター A、B 0 ~ 9999.9km(表示単位:0.1km 範囲を超えると 0 に戻ります) 外部スイッチ操作により、トリップメーター B へ表示切替え
■オイル交換時期警告 入力した走行距離は、走行することで自動で減少します。
メンテナンス距離(通知モード()設定範囲:500 ~ 16000km 設定単位:100km)
■ギアポジション (表示内容:全ギア(9 まで)表示、全ギア非表示) 学習モードによるギア数登録機能
■燃料計(表示範囲:6 段階) フューエルセンサー抵抗値プリセット 100Ω 250Ω 270Ω 390Ω 510Ω 1200Ω
ユーザー抵抗値設定 抵抗値範囲:0 ~ 1500Ω 燃料警告灯
■バックライト:Day/Night モード液晶画面 AUTO 切り替え機能 輝度調整機能 照明色の切り替え機能 照明色:白、赤、橙、緑、青、黄
Day モードは指針式タコメーター目盛りのみ変更が可能 Night モードは指針式タコメーター目盛りとメイン液晶のグラデーション部分の変更が可能
■時計 / 曜日 (設定範囲:12 時間、又は 24 時間) ※曜日は西暦と月日を設定した際、自動で入力されます。
■西暦 / 月日 / 曜日 設定を行うことでキー ON 時のオープニング画面に表示されます。 ※曜日は西暦と月日を設定した際、自動で入力されます。 ■電圧計 (表示範囲:8 ~ 18V) 電圧警告灯(設定範囲 8 ~ 18V 設定単位:0.1V)
■温度計 (表示範囲:0 ~ 250°C) ※別途 SP 武川製ドレンボルトをご購入頂く事で、ドレンボルト部での温度計測が可能です。 温度警告灯(設定範囲:60 ~ 250°C) 最高温度記録(設定範囲:0 ~ 250°C)
■空燃比計 (表示範囲:12.1 ~ 17.5) ※別途 SP 武川製 O2 センサー、O2 センサーボスが必要になります。
※O2 センサーボスの取付け方法:エキゾーストパイプに穴開け加工を行い、O2 センサーボスを溶接加工にて固定する必要があります。 ※温度計と空燃比計の同時表示はできません。装着するセンサーにより、機能表示の切り替えが出来ます。
■パワーテスト機能:目標速度記録(Target Speed)・目標距離記録(Target Distance)・最高速度記録(Top Speed) 各記録はレコード表示されます。最高レコードは一番上に表示され、No.2 以下は計測順に表示します。記録はリセットが可能です。
目標速度 / 距離設定は機能設定にて、指定数値を設定します。
■インジケーターランプ:警告灯・ターンランプ・ハイビームランプ・ニュートラルランプ・エンジン警告灯・オイルチェックラン・ABS ランプ
■外部スイッチ:メーターの操作や機能設定は、すべてメーターに付属の外部スイッチを使用します。

※H.I.D. や他社製 LED ヘッドライト、フォグランプ類との同時装着は出来ません。
バラスト / インバーター(電圧変換装置)からデジタル回路に悪影響を与える高電圧ノイズが出る物があり、製品故障や動作不良の原因になります。 ※ギアポジションの設定に関して ギアポジションの設定にはスピード信号とエンジン回転信号の両方がスーパーマルチ TFT メーターに入力される必要があります。 その為、“ 実走行 ” による自動読み込み作業が必要になります。市街地では信号機や交通量が多く危険の為、ギアポジションの設定は行わないで下さい。 走行の際は見通しの良い道路を選択し、周囲の道路状況を確認した上で、注意して行って下さい。

JAN：4514162804780
