◆適合車種
汎用・SP武川取り付け確認車両
フロントブレーキマスターシリンダーに装着することで、ブレーキレバーを固定できる“パーキングブレーキ”
■ブレーキレバーをブレーキ状態で固定できる便利グッズ!!
■ブレーキレバーを再度握ることで、簡単にストッパーを解除
■オートバイを車に積載する場合の車両固定にも重宝します。
■悪路や平地ではない場所での駐車時、車両のズレを防止
■ドレスアップ効果のあるアルミ削り出しアルマイト仕上げを採用
■純正レバーピボットボルトを外し、本製品を取り付けるだけの簡単装着!!
■汎用性を高める為、長さが異なる2種類のカラー、ボルト等を付属
取り付け確認車種
SP武川取り付け確認車両
ADV160(KF54)
ADV150(KF38)
PCX HYBRID(JF84)
PCX(JF28)(JF56)(JF81)(JK05)
PCX150(KF12)(KF18)(KF30)
PCX160(KF47)
GROM(JC61)(JC75)(JC92)
ダックス125(JB04)(JB06)
MSX/MSX125SF/MSX GROM(MLHJC92)
モンキー125(JB02)(JB03)(JB05)タイモデル含む
DREAM50(AC15)
マグナ50(AC13)
レブル250(MC49)
CL250(MC57)
CL500(PC68)
CT125(JA55)(JA65)
スーパーカブC125(JA48)(JA58)(JA71)
スーパーカブ110(JA59)
スーパーカブ110PRO(JA61)
クロスカブ110(JA60)
GB350/GB350S(NC59)
GB350C(NC64)
KSR110(KL110A-000001～)
KSR110PRO(KL110EEF)(JKAKL110EEDA88121～)
Z125PRO(BR125H)
D-TRACKER125(LX125D-A00001～)
PG-1(23’モデル)
XTZ125(LYOJ)
GN125-2F

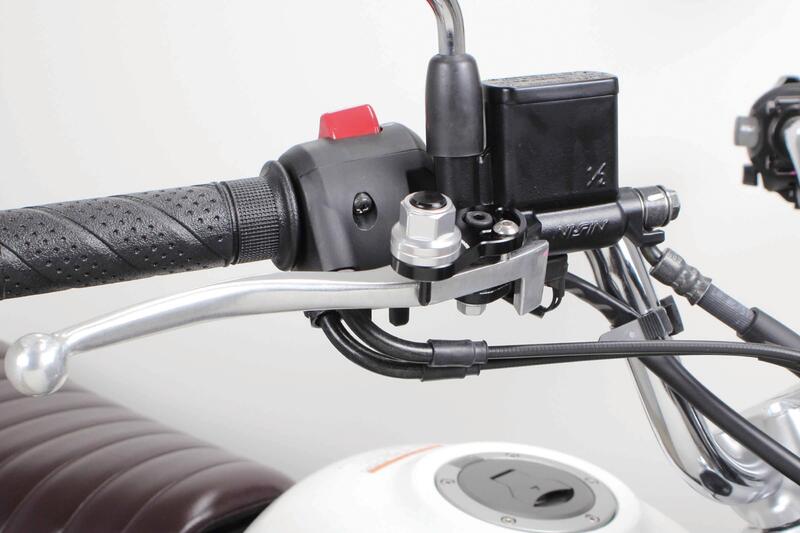

フロントブレーキマスターに本製品を装着することで、レバーをブレーキ状態で固定することができます。これにより、駐車後、車両の駐車位置を固定できる為、車両が前後に移動する事はありません。
又、オートバイを車へ積載する場合でも、車両位置を固定できる為、タイダウンによる車両固定時、ズレ防止として使用できます。

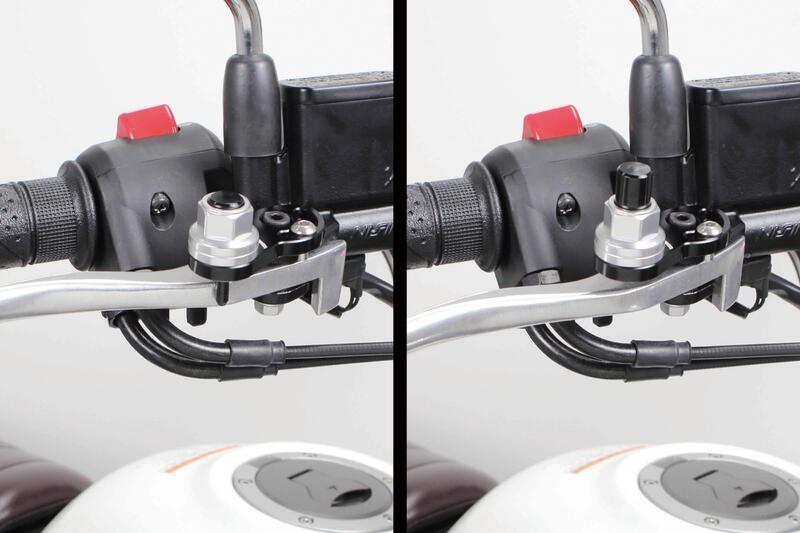

パーキングブレーキには、クイックリリースタイプを採用している為、ブレーキ固定後、ブレーキレバーを再度握ることで、ストッパーが自動で戻ります。
本体はアルミ材を精巧に削り出し、表面にアルマイトを施しています。アルミ削り出しの質感がハンドル周りを美しく演出します。
シルバーとブラックのツートンカラーなので車両カラー問わず、装着できます。
SP武川ロゴのレーザーマーキング入り。
■ 取付方法
取付けは、フロントブレーキマスターシリンダー本体とブレーキレバーを固定している“純正レバーピボットボルト”と純正ナットを取外し、フロントブレーキマスターシリンダー本体の上に付属のワッシャーとパーキングブレーキ本体を重ね、付属のソケットキャップボルト、純正ナットを使用し、ブレーキレバーと共に固定します。

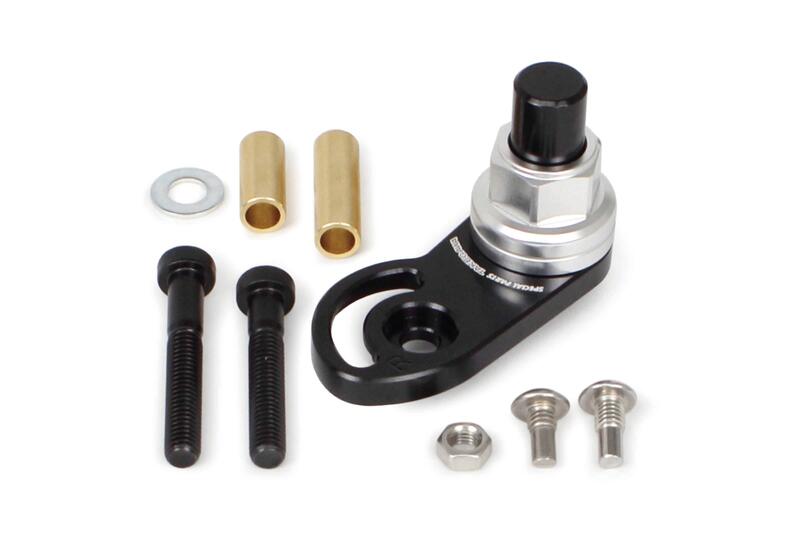

本製品には、寸法の異なる2種類の回り止めピン、カラー、ボルトが付属し、対象となるフロントブレーキマスターシリンダーの汎用性を高めています。
■ショートカラー・ボルト
:対象ブレーキレバーピボット長 17mm
■ロングカラー・ボルト
:対象ブレーキレバーピボット長 22.5mm
■ 取り外したレバーピボットボルト(純正品含む)から本製品対応寸法の確認方法
フロントブレーキマスターシリンダーからブレーキレバーを取り外す際に外す、レバーピボットボルトのボルト頭下面からネジ部分までのシャフト長(下図)とシャフトの太さ(下図シャフトの直径)を図り、寸法の確認を行います。
シャフト長の寸法が17mm、又は22.5mmで、シャフトの直径がΦ7.9mmの場合は本製品の取り付けが可能となります。
シャフト長はボルト頭下面からネジ部分までになります。
外寸(上面から下面)ではありません。
左図をご確認の上、寸法確認を行ってください。
■ 注意事項
本製品は、駐車する際の補助パーツになります。悪路や斜面の駐車時に確実に車両を固定するものではありません。ご注意ください。
必ず、エンジンが停止していることを確認した状態で、パーキングブレーキをご使用ください。
対象となるフロントブレーキマスターシリンダーがあります。図に記載されているブレーキレバー取付け部分の指定寸法をご確認ください。
指定寸法範囲内であれば、いろいろな車両に装着できます。
又、ハンドル周りにカウルのある車両につきましては、パーキングブレーキ本体が干渉し、取り付けきない場合があります。車両をご確認の上、ご購入ください。
純正ナットは再使用します。純正ナットが破損している場合は、新品をご購入ください。
SP武川製アルミビレットレバーとの同時装着はできません。
